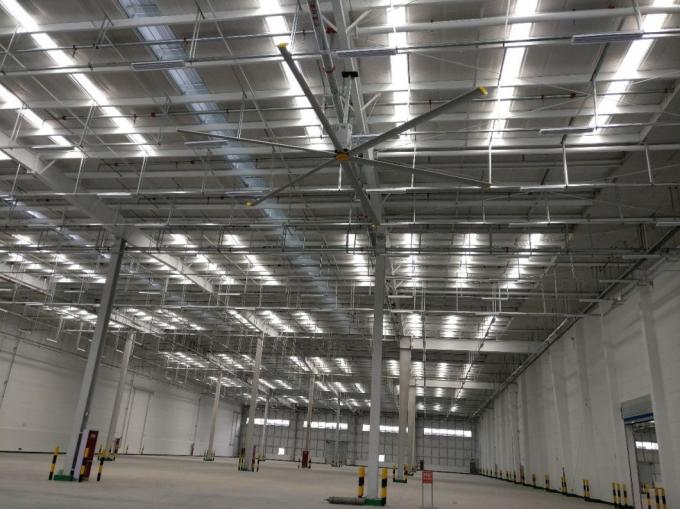

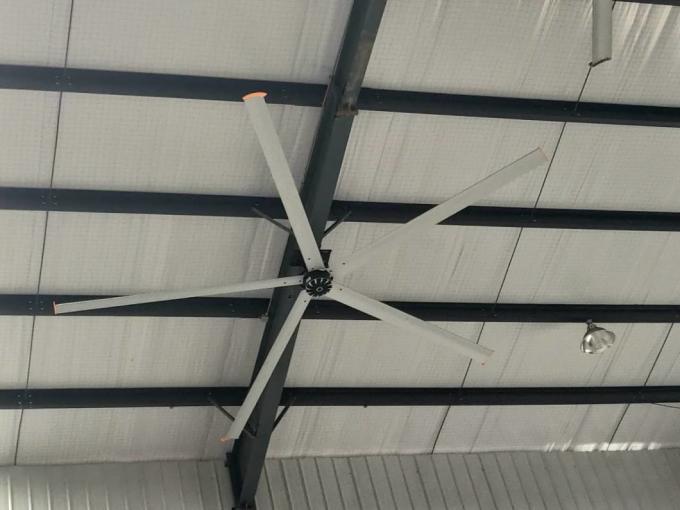

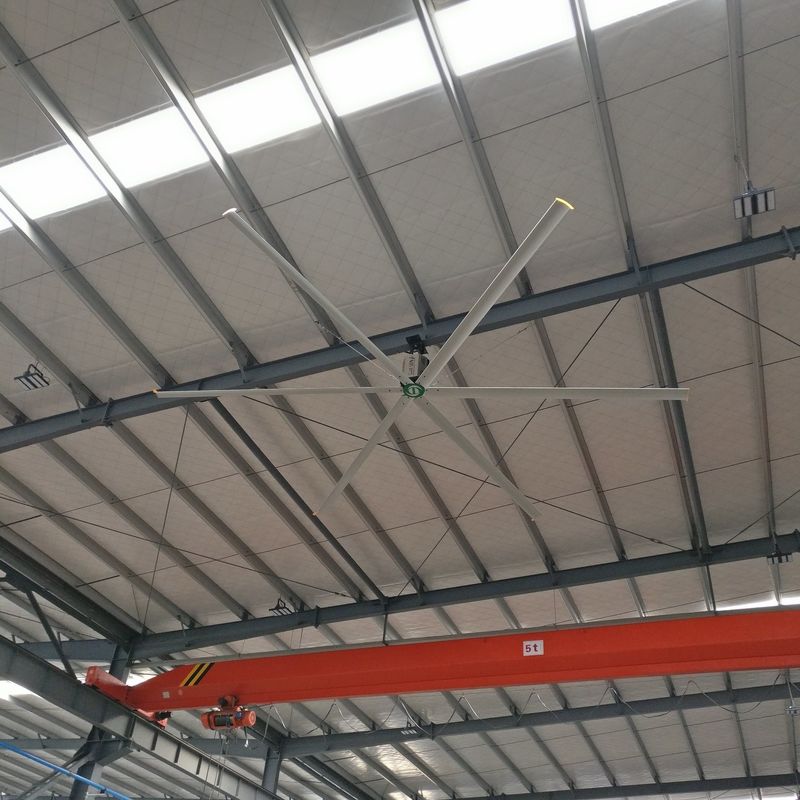

বিশাল বায়ুচলাচল গিয়ারবক্স সিলিং ফ্যান

কার্যকরী নীতি:
বড় সিলিং ফ্যান একটি পণ্য সিরিজ বিশেষভাবে শক্তি সঞ্চয়,কাজের পরিবেশের উন্নতি জন্য উন্নত।ঠান্ডা এবং আরামদায়ক প্রভাব অর্জন করার একমাত্র উপায় হিমায়ন নয়. একটি বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুচলাচলকারী বায়ুবড় ব্যাসার্ধ এবং কম গতির শিল্প বায়ুচলাচল এই সমস্ত বৈশিষ্ট্যকে একত্রিত করে ।.
বহু বছরের গভীর গবেষণা এবং অনুসন্ধানের পর, বিদেশের উন্নত বিমান প্রযুক্তিকে একীভূত করে, আমরা ডাই সেন এক ধরনের প্রিপেলার ব্লেড তৈরি করেছি, যা অসাধারণ পারফরম্যান্সের অধিকারী।এটি ধীরে ধীরে ঘূর্ণন দ্বারা অবিচ্ছিন্ন এবং নীরব বাতাস মেনে চলেএর অনন্য এবং উচ্চ দক্ষতাসম্পন্ন ব্লেড দ্বারা উত্পন্ন বায়ু প্রবাহের বিশাল পরিমাণটি নীচে চাপ দেয়,এইভাবে একটি প্রায় নিখুঁত প্রিপেলার নিষ্কাশন তৈরি করা হয়।
এটি বড় পরিমাণে বায়ু প্রবাহকে মাটিতে ঠেলে দেয়,এবং একটি নির্দিষ্ট উচ্চ স্তরের বায়ু প্রবাহকে অনুভূমিকভাবে সরিয়ে দেয়,এইভাবে একটি সামগ্রিক বায়ু সঞ্চালন তৈরি করে।এর সুবিধা হল, সামগ্রিকভাবে মাটি ঢেকে রাখা এবং বায়ুর তিন মাত্রিক সঞ্চালন।.
বায়ুর গতি দ্বারা উত্পন্ন"বড় শিল্প সিলিং ফ্যান"এটি প্রায় ১-৩ মিটার/সেকেন্ড, সম্পূর্ণরূপে হিসাব করা হয় যখন বায়ু প্রবাহ মানব ত্বকের মধ্য দিয়ে যায় তখন শীতল হওয়ার সেরা অনুভূতি অনুযায়ী। খুব শক্তিশালী বায়ু প্রবাহ মানুষকে ক্ষতিকারক করে তোলে, সরাসরি উড়িয়ে দেওয়া অনুভূতি,খুব বেশি গতিতে বাতাসের প্রবাহ মানুষকে মাথা ঘোরাতে পারেশুধুমাত্র ত্বকের বাষ্পীভবন বাতাসের গতির সাথে মিলিয়ে মানুষকে সুন্দর করে তুলতে পারে।'ঠান্ডা লাগছে।




"ডেইজেন"শিল্প সিলিং ফ্যান প্রযুক্তিগত মান
সাধারণ
মডেল নম্বর ----------------------------------------------------------- ডিএস-৭।3
অপারেশন মোড ------------------------------------------------ফরওয়ার্ড রান
ব্যাসার্ধ -------------------------------------------------------------------------------------- ২৪ ফুট / ৭.৩ মিটার
ব্লেড স্টাইল ------------------------------------------------------------ এয়ারফিল/ওপি
ব্লেডের সংখ্যা -------------------------------------------- ৬
নামমাত্র অশ্বশক্তি -------------------------------------------- ২.০ এইচপি / ১.৫ কিলোওয়াট
ঝুলন্ত ওজন (মাঝারি) ---------------------------------------------- ১৫৬ কেজি
শিপিং ওজন (কন্ট্রোল বক্স, মাউন্ট হার্ডওয়্যার সহ) (গড়) 186 কেজি
সর্বোচ্চ ডিবি
(* ডিবি মান পরীক্ষার মাধ্যমে প্রাপ্ত হয়েছিল। নির্দিষ্ট অ্যাপ্লিকেশন / ইনস্টলেশন মান পরিবর্তিত হতে পারে।

মূল উপাদানগুলির জন্য প্রযুক্তিগত প্রয়োজনীয়তা
1, ব্লেডঃ ফ্যানের ব্লেডটি বায়ুসংক্রান্ত প্রযুক্তির উপর ভিত্তি করে ডিজাইন করা হয়েছে। এটি এক্সট্রুশন গঠিত এবং এআই-এমজি খাদ নং 6061 ধাতব উপাদান থেকে তৈরি করা হয়েছে এবং টি 6 তাপ চিকিত্সা পাস করেছে।ব্লেডের পৃষ্ঠটিও ক্ষয়কারী অক্সাইডেশনের অ্যান্টি-কোরোসিভ চিকিত্সা পাস করেপ্রতিটি ব্যালেতে তিনটি শক্তিশালী তন্তু এবং দুটি বিচ্ছিন্নতা শক্তিশালী গহ্বর রয়েছে, যা 182 মিমি প্রশস্ত, উচ্চতা 23 মিমি, সবচেয়ে পাতলা অংশটি 2 মিমি,এবং সংযোগ এলাকা সবচেয়ে পুরু অংশ 5mm ((এটা আকৃতি এবং সিমুলেশন আগামী পৃষ্ঠাগুলিতে দেখানো হবে) ।আমাদের শিল্পের 50XX সিরিজের AI-Mg খাদের তুলনায় 6061 T6 তাপ চিকিত্সা করা AI-Mg খাদের শক্তি অনেক বেশি।নিচের টেবিলে আপনি যান্ত্রিক বৈশিষ্ট্য তুলনা তথ্য দেখায় ((পরীক্ষা রিপোর্ট সংযুক্ত).

1, চ্যাসি কাঠামো; অন্যান্য ব্র্যান্ডের তুলনায় ইন্টিগ্রেটিভ চ্যাসি নকশা শক্তিশালী শক্তি আছে. এটি তাত্ক্ষণিক প্রভাব প্রভাব সমাধান, এটি গরম forging মাধ্যমে machined হয়,লেজার কাটিং,সিএনসি মেশিনিং এবং অ্যান্টি-কোরোসিভ চিকিত্সা.
২, মোটর,বড় শিল্প সিলিং ফ্যানের জন্য কাস্টমাইজড। এর অভ্যন্তরীণ বিয়ারিংটি সুইডেন থেকে আমদানি করা এসকেএফ ব্র্যান্ড,সমস্ত সরঞ্জামের শব্দ মান 60dB এর কম,ইনপুট স্টেজ সহ সুপার উচ্চ-শক্তি গিয়ার,মডিউল ২, আউটপুট স্টেজ, 3 মডিউল, বড় মডিউল এবং সূক্ষ্ম গ্রিলিং প্রক্রিয়া, 40 মিমি শক্তিশালী ট্র্যাপিজয়েডাল অ্যাক্সেল আউটপুট কাঠামো, SKF সুইডেন থেকে তেল সীল প্রসারিত,ব্রিটিশ রোডস্টারের উচ্চমানের সিন্থেটিক লুব্রিকেন্ট সারাজীবন তেলমুক্ত এবং রক্ষণাবেক্ষণমুক্ত, এবং মোটরটি জার্মান H-শ্রেণীর নিরোধক গ্রেড গ্রহণ করে।
3কন্ট্রোল সিস্টেমঃ পোলহীন ফ্রিকোয়েন্সি রূপান্তর নিয়ন্ত্রণ সিস্টেম তাইওয়ান শিলিন কাস্টম ফ্রিকোয়েন্সি রূপান্তরকারী ব্যবহার করে (শিল্প মান সার্টিফিকেশন সহ),সার্কিট বোর্ড অভ্যন্তর ধুলো-প্রমাণ এবং আর্দ্রতা-প্রমাণ চিকিত্সা adopts, অন্তর্নির্মিত স্নাইডার বায়ু সার্কিট ব্রেকার, ওভারলোড এবং ফুটো সুরক্ষা, দুর্ঘটনা স্বয়ংক্রিয় শক্তি ব্যর্থতা এবং এলার্ম আউটপুট, এলার্ম কোড সার্কিট ব্যর্থতা স্বজ্ঞাত সনাক্তকরণ,নেটওয়ার্ক RS485 যোগাযোগ ব্যবহার করা যেতে পারেইন্ডাস্ট্রিয়াল ৪.০ নেটওয়ার্কের অ্যাক্সেস, এন্টি-ইএমআই, ডাস্ট এবং ওয়াটারপ্রুফ আইপি৬৬ সুরক্ষা স্তর।
4, প্রধান ফ্রেমঃ Q345B উচ্চ-শক্তি কাঠামোগত ইস্পাত লেজারের দ্বারা চিকিত্সা করা হয় - বাঁকানো - সম্পূর্ণ ঢালাই - প্লাস্টিক স্প্রে এবং মরিচা প্রতিরোধ।ঢালটি মোটরকে অতিরিক্ত গরম হতে বাধা দেওয়ার জন্য স্টেইনলেস স্টিলের উপাদান তাপ অপচয় গাইড হোল ডিজাইন গ্রহণ করে, উপরের অংশটি সারি গর্তের নকশা গ্রহণ করে (কটি গর্তের নকশায় অ্যান্টি-স্লিড ফাংশন নেই) নিয়মিত ইনস্টলেশন,নীচের অংশটি তির্যক লম্বা উভয় দিকের নিয়মিত অনুভূমিক ইউনিভার্সাল জয়েন্ট গ্রহণ করে (শুধুমাত্র তির্যক একমুখী সমন্বয় শিল্পে স্তরটি সম্পূর্ণরূপে সামঞ্জস্য করতে পারে না), এবং নীচের অংশটি সংযোগকারী। হস্তক্ষেপ এবং বিরোধী ড্রপ ডিভাইসের কাঠামোগত নকশা

5. নিরাপত্তা উপাদানঃ সমস্ত সংযোগ bolts উচ্চ শক্তি bolts 8.8 গ্রেড বেশী, উচ্চ শক্তি অ্যান্টি-স্লিপ বাদাম, অ্যান্টি-লসিং থ্রেড আঠালো, অ্যান্টি-লসিং turnbuckle স্ক্রু টেনশন স্থিতিশীল ফ্যান,কাঠামোর একটি অংশে উচ্চ-শক্তিযুক্ত ফিক্সিং থ্রেড আঠালো সহ খাদ ইস্পাত বল্টস ব্যবহার করা হয়, 8 মিমি অ্যান্টি-রস্ট প্লাস্টিকের চারটি টুকরো আচ্ছাদিত তারের দড়ি তারের ক্যাবল,প্লাস অ্যান্টি-ড্রপিং রিং ইনস্টল করা হয়।

পারফরম্যান্স (সর্বোচ্চ গতিতে)
স্থানচ্যুতি (fwd, নিচে বাতাস) ---------- 14800 CMM( m3/min)
সর্বাধিক গতি 50 RPM
শক্তি খরচ @ সর্বোচ্চ গতি ------------------- ১.৫ কিলোওয়াট
কার্যকারিতা @ ১০০% সর্বোচ্চ গতি ------------------------------ ৮.৫৩ সিএমএম/ওয়াট
সর্বাধিক কার্যকর এলাকা(বিভিন্ন ইনস্টলেশন উচ্চতা অনুযায়ী পরিবর্তিত হয়, পাশাপাশি বাধা অধীনে)---- ৬০০-১৪০০ মি.
সাধারণ শিল্প ব্যবধান ----------------------------------- ১২-৪০ মিটার

হার্ডওয়্যার মাউন্ট
স্ট্যান্ডার্ড মাউন্ট
ইউনিভার্সাল আই-বিম ক্ল্যাম্প ডাবল জয়েন্ট এবং 250 মিমি ড্রপ
গ্লুমাম মাউন্ট (ঐচ্ছিক) ব্র্যাকেটস w/ সুইভেল জয়েন্ট &200MM ড্রপ

অতিরিক্ত ড্রপ এক্সটেনশান (Puyou)--------- 20 সেন্টিমিটার ইনক্রিমেন্টে 2 মিটার পর্যন্ত
মোটর
গিয়ার মোটর ------------------------------------------- CV40-30-1500
বহনকারী কাঠামো ----------------------------------------------- SKF ভারী লোড বহনকারী
ডিজাইন জীবন -------------------------------------------- ১২ বছর
এইচপি -------------------------------------------- ২ / ১.৫ কিলোওয়াট
পরিবেশে অপারেটিং তাপমাত্রা ---- -২০°C থেকে +৪০°C
আইসোলেশন ক্লাস ------------------------------ H
সুরক্ষা শ্রেণী ________ ________ ________ আইপি ৫৫
কাজের অবস্থা অবিচ্ছিন্ন S 1
সার্ভিস ফ্যাক্টর ০.৮/০78
গিয়ারবক্স
টাইপ ---------------------------------------------------- দুই ধাপের হেলিকাল
সার্ভিস ইন্টারভাল সিন্থেটিক গিয়ার লুব্রিকেটিং গ্রীস,রক্ষণাবেক্ষণ মুক্ত
মোটর কন্ট্রোল প্যানেল (এমসিপি)
স্ট্যান্ডার্ড পাওয়ার এবং ম্যাক্স এম্প ড্র- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
পাওয়ার ইঙ্গিতকারী আলো ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
আরএফ লাইন ফিল্টার
এয়ার ব্রেকার স্নাইডার 220V1Ø 16A 380V3Ø16A
VFD মোটর ড্রাইভ ক্যাবল -----------------RVV1*
ফ্রিকোয়েন্সি কনভার্টার
পলবিহীন ফ্রিকোয়েন্সি নিয়ন্ত্রক,(১.৫ কিলোওয়াট) ৩৮০ ভোল্ট/২২০ ভোল্ট
নিরাপত্তা উপাদান
টার্নবাকল স্ক্রু
যান্ত্রিক অ্যান্টি-ড্রপিং গঠন
প্লাস্টিক দিয়ে আবৃত ইস্পাত তার
ব্লেড রিটেইনার লিঙ্ক (6), সেফটি ক্যাবল, গাই ওয়্যার (শুধুমাত্র সিলিং মাউন্ট)
উচ্চ শক্তি স্ক্রু এবং অ্যান্টি-স্লিপ বাদাম 88,10.9, বিভিন্ন কাঠামোর জন্য 12.9 গ্রেড।
গ্যারান্টি
মোটর, ব্লেড, গিয়ারবক্স এবং কন্ট্রোল প্যানেলের জন্য এক বছরের গ্যারান্টি।

নীচের মত ইন্ডাস্ট্রিয়াল সিলিং ফ্যান অপশন বিভিন্ন।


মডেল ভোট্যাজ ((V) পাওয়ার ডায়ামেটার ম্যাক্স স্পিড ভলিউম ডিবি গ্রেড ওজন

আরো বিস্তারিত পণ্য তথ্যের জন্য, আমাদের বিদেশী বিক্রয় বিভাগের সাথে যোগাযোগ করুন।
