পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: daisen
সাক্ষ্যদান: RoHS, ISO, UL, CE, SGS
মডেল নম্বার: ডি এস
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১ পিসি
মূল্য: Negotiation
প্যাকেজিং বিবরণ: কাঠের
ডেলিভারি সময়: 3 দিন
পরিশোধের শর্ত: এল/সি, টি/টি, মানি গ্রাম
এইচএস কোড: |
8414593000 |
বন্দর: |
গুয়াংজু, চীন |
পরিবহন প্যাকেজ: |
কাঠের প্যাকেজ |
স্পেসিফিকেশন: |
ব্যাস 7.3 মিটার |
ট্রেডমার্ক: |
ডি এস |
উৎপত্তি: |
চীন |
এইচএস কোড: |
8414593000 |
বন্দর: |
গুয়াংজু, চীন |
পরিবহন প্যাকেজ: |
কাঠের প্যাকেজ |
স্পেসিফিকেশন: |
ব্যাস 7.3 মিটার |
ট্রেডমার্ক: |
ডি এস |
উৎপত্তি: |
চীন |
| মডেল | ভোল্টেজ | শক্তি | ব্যাসার্ধ | সর্বাধিক গতি | ভলিউম | শব্দগ্রেড | ওজন | |
| ফেনশেন সেয়ার | ডিএস-৭।3 | ২২০ ভোল্ট/৩৮০ ভোল্ট | 1.৫ কিলোওয়াট | 7.৩ এম | 50 | 16800m3/min | ≤60 | ১৫৬ কেজি |
| ডিএস-৬।6 | ২২০ ভোল্ট/৩৮০ ভোল্ট | 1.৫ কিলোওয়াট | 6.6M | 55 | 12862m3/min | ≤60 | ১৫১ কেজি | |
| ডিএস-৬।0 | ২২০ ভোল্ট/৩৮০ ভোল্ট | 1.৫ কিলোওয়াট | 6.0M | 60 | 12261m3/min | ≤60 | ১৪৮ গ্রাম | |
| ডিএস-৫।4 | ২২০ ভোল্ট/৩৮০ ভোল্ট | 1.৫ কিলোওয়াট | 5.4M | 65 | 11963 মি 3 / মিনিট | ≤60 | ১৪৪ কেজি | |
| ফেংসিংসিরিজ | ডিএস-৪।8 | ২২০ ভোল্ট | 0.৭৫ কিলোওয়াট | 4.8M | 75 | 10675 মি 3 / মিনিট | ≤40 | ৬০ কেজি |
| ডিএস-৪।2 | ২২০ ভোল্ট | 0.52 কেডব্লিউ | 4.২ এম | 85 | ৫২১৩ মিটার/মিনিট | ≤40 | ৫৬ কেজি | |
| ডিএস-৩।6 | ২২০ ভোল্ট | 0.৪০ কিলোওয়াট | 3.6M | 95 | ৩৩২৬ মিটার/মিনিট | ≤40 | ৫২ কেজি | |
| ডিএস-৩।0 | ২২০ ভোল্ট | 0.৩৫ কিলোওয়াট | 3.0M | 120 | ২৬৭৩ মিটার/মিনিট | ≤40 | ৪৮ কেজি |
"ডেইজেন"শিল্প সিলিং ফ্যান প্রযুক্তিগত মান
সাধারণ
মডেল নম্বর ----------------------------------------------------------- ডিএস-৭।3
অপারেশন মোড ------------------------------------------------ফরওয়ার্ড রান
ব্যাসার্ধ -------------------------------------------------------------------------------------- ২৪ ফুট / ৭.৩ মিটার
ব্লেড স্টাইল ------------------------------------------------------------ এয়ারফিল/ওপি
ব্লেডের সংখ্যা -------------------------------------------- ৬
নামমাত্র অশ্বশক্তি -------------------------------------------- ২.০ এইচপি / ১.৫ কিলোওয়াট
ঝুলন্ত ওজন (মাঝারি) ---------------------------------------------- ১৫৬ কেজি
শিপিং ওজন (কন্ট্রোল বক্স, মাউন্ট হার্ডওয়্যার সহ) (গড়) 186 কেজি
সর্বোচ্চ ডিবি
(* ডিবি মান পরীক্ষার মাধ্যমে প্রাপ্ত হয়েছিল। নির্দিষ্ট অ্যাপ্লিকেশন / ইনস্টলেশন মান পরিবর্তিত হতে পারে।
পারফরম্যান্স (সর্বোচ্চ গতিতে)
স্থানচ্যুতি (fwd, বাতাস) ---------- 16800 CMM ((m3/min)
সর্বাধিক গতি 50 RPM
শক্তি খরচ @ সর্বোচ্চ গতি ------------------- ১.৫ কিলোওয়াট
কার্যকারিতা @ ১০০% সর্বোচ্চ গতি ------------------------------ ৮.৫৩ সিএমএম/ওয়াট
সর্বাধিক কার্যকর এলাকা(বিভিন্ন ইনস্টলেশন উচ্চতা অনুযায়ী পরিবর্তিত হয়, পাশাপাশি বাধা অধীনে)---- ৬০০-১৪০০ মি.
সাধারণ শিল্প ব্যবধান ----------------------------------- ১২-৪০ মিটার
হার্ডওয়্যার মাউন্ট
স্ট্যান্ডার্ড মাউন্ট
ইউনিভার্সাল আই-বিম ক্ল্যাম্প ডাবল জয়েন্ট এবং 250 মিমি ড্রপ
গ্লুমাম মাউন্ট (ঐচ্ছিক) ব্র্যাকেটস w/ সুইভেল জয়েন্ট &200MM ড্রপ
অতিরিক্ত ড্রপ এক্সটেনশান (Puyou)--------- 20 সেন্টিমিটার ইনক্রিমেন্টে 2 মিটার পর্যন্ত
মোটর
গিয়ার মোটর ------------------------------------------- CV40-30-1500
বহনকারী কাঠামো ----------------------------------------------- SKF ভারী লোড বহনকারী
ডিজাইন জীবন -------------------------------------------- ১২ বছর
এইচপি -------------------------------------------- ২ / ১.৫ কিলোওয়াট
পরিবেশে অপারেটিং তাপমাত্রা ---- -২০°C থেকে +৪০°C
আইসোলেশন ক্লাস ------------------------------ H
সুরক্ষা শ্রেণী ________ ________ ________ আইপি ৫৫
কাজের অবস্থা অবিচ্ছিন্ন S 1
সার্ভিস ফ্যাক্টর ০.৮/০78
গিয়ারবক্স
টাইপ ---------------------------------------------------- দুই ধাপের হেলিকাল
সার্ভিস ইন্টারভাল সিন্থেটিক গিয়ার লুব্রিকেটিং গ্রীস,রক্ষণাবেক্ষণ মুক্ত
মোটর কন্ট্রোল প্যানেল (এমসিপি)
স্ট্যান্ডার্ড পাওয়ার এবং ম্যাক্স এম্প ড্র- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
পাওয়ার ইঙ্গিতকারী আলো ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
আরএফ লাইন ফিল্টার
এয়ার ব্রেকার স্নাইডার 220V1Ø 16A 380V3Ø16A
VFD মোটর ড্রাইভ ক্যাবল -----------------RVV1*
ফ্রিকোয়েন্সি কনভার্টার
পলবিহীন ফ্রিকোয়েন্সি নিয়ন্ত্রক,(১.৫ কিলোওয়াট) ৩৮০ ভোল্ট/২২০ ভোল্ট
নিরাপত্তা উপাদান
টার্নবাকল স্ক্রু
যান্ত্রিক অ্যান্টি-ড্রপিং গঠন
প্লাস্টিক দিয়ে আবৃত ইস্পাত তার
ব্লেড রিটেইনার লিঙ্ক (6), সেফটি ক্যাবল, গাই ওয়্যার (শুধুমাত্র সিলিং মাউন্ট)
উচ্চ শক্তি স্ক্রু এবং অ্যান্টি-স্লিপ বাদাম 88,10.9, বিভিন্ন কাঠামোর জন্য 12.9 গ্রেড।
গ্যারান্টি
মোটর, ব্লেড, গিয়ারবক্স এবং কন্ট্রোল প্যানেলের জন্য এক বছরের গ্যারান্টি।
★ড্রাইভ ডিভাইস
•ফেংসিংসিরিজ ফ্যান একটি বিশেষ ব্রাশ মুক্ত নিয়ামক গ্রহণ করে
★ফ্যান ব্লেড
★কাঠামোর উপাদান

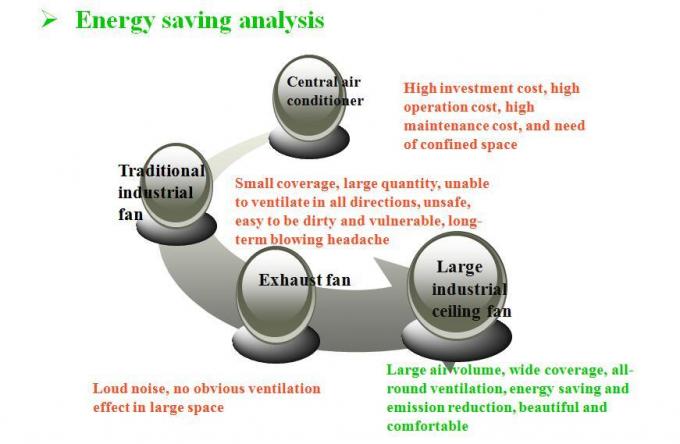

1000 বর্গ মিটার প্ল্যান্টের তিনটি হিমায়ন পদ্ধতির তুলনা
| রেফ্রিজারেশন মোড | পরিমাণ | শক্তি/ইউনিট | উচ্চ ক্ষমতা | সাধারণ তুলনা |
| কেন্দ্রীয় এয়ার কন্ডিশনার | 1 | ৮০ কিলোওয়াট | ৮০ কিলোওয়াট | কারখানার দেয়াল, দরজা এবং জানালাগুলোকে বিচ্ছিন্ন করতে হবে।এবং ফিল্টার উপাদান প্রতিস্থাপন এবং রেফ্রিজারেন্ট যোগ করার রক্ষণাবেক্ষণ খরচ উচ্চ |
| ঐতিহ্যবাহী শিল্প বায়ুচলাচল | 40 | 0.৩ কিলোওয়াট | ১২ কিলোওয়াট | ঐতিহ্যবাহী প্রাচীর ফ্যানগুলির ইনস্টলেশন দেয়াল এবং কলাম দ্বারা সীমাবদ্ধ। মেঝে ফ্যানগুলির বিদ্যুৎ লাইনগুলি ছড়িয়ে পড়েছে, যা সম্ভাব্য নিরাপত্তা ঝুঁকি রয়েছে।এটা কর্মীদের চুল জন্য নিরাপদ নয় ফ্যান ব্লেড মধ্যে মিশ্রিত করা, যা একটি ছোট স্থান দখল করে এবং একটি সংক্ষিপ্ত সেবা জীবন জুড়ে |
| 7.৩ এমবড় শিল্প সিলিং ফ্যান | 1 | 1.৫ কিলোওয়াট | 1.৫ কিলোওয়াট | বড় কভারেজ এলাকা, দীর্ঘ সেবা জীবন, কম রক্ষণাবেক্ষণ খরচ, ইনস্টলেশন কর্মশালার স্থান দখল করে না, নিরাপত্তা এবং পরিবেশ সুরক্ষা |
বড় শিল্প সিলিং ফ্যানের শক্তি খরচ কেন্দ্রীয় এয়ার কন্ডিশনারের প্রায় 1 / 50 এবং ঐতিহ্যগত শিল্প প্রাচীর ফ্যানের 1 / 10 এর প্রায়

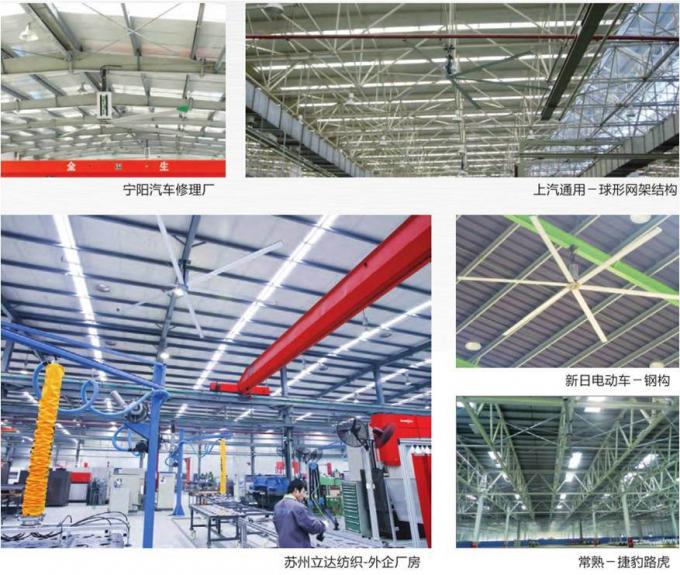

***নির্ধারণের জন্য উপযুক্ত স্থানঃকারখানা, খেলাধুলা সেন্টার, লজিস্টিক জায়গা, গাড়িমেরামতকর্মশালা, সুপারমার্কেটবিমানবন্দর,প্যাকেজকর্মশালা,পশুপশুপালনশিল্প, যে কোনপ্রকারহল, যেমনযেমন ফিটনেস সেন্টার ইত্যাদি।

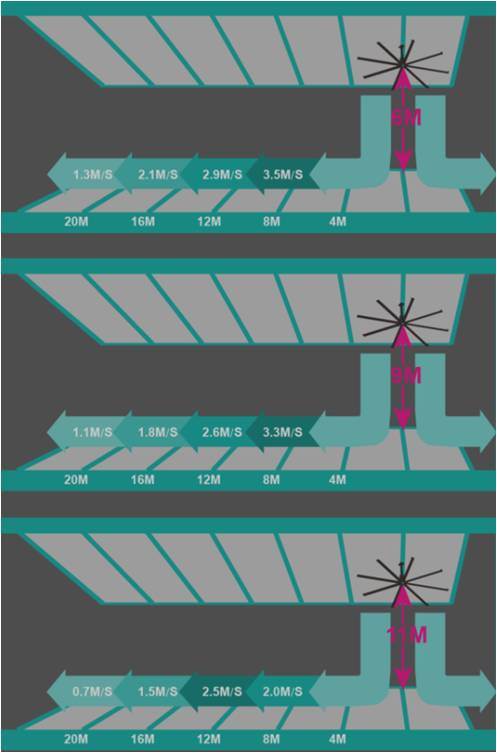

***ইনস্টলেশনের উচ্চতাঃ "ফেনশেন" ৬ মিটার থেকে ২০ মিটার উচ্চতার জন্য সিরিজ পণ্য।
"ফেংসিং" ৩ মিটার থেকে ৬ মিটার উচ্চতার জন্য সিরিজ পণ্য।

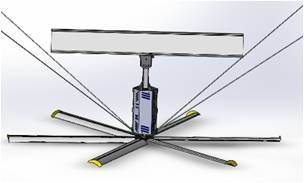

***উপরের ছবিতে দেখানো তিনটি প্রধান ধরণের ইনস্টলেশন কাঠামোর জন্য সমাধান।
বিল্ডিং কাঠামোর বিভিন্ন রূপ রয়েছে। আমরা আপনাকে তিনটি সাধারণ কাঠামোর ইনস্টলেশন পদ্ধতিগুলি সরবরাহ করি (ডান চিত্র):
